V-World 분석 및 시뮬레이션

고도 분석

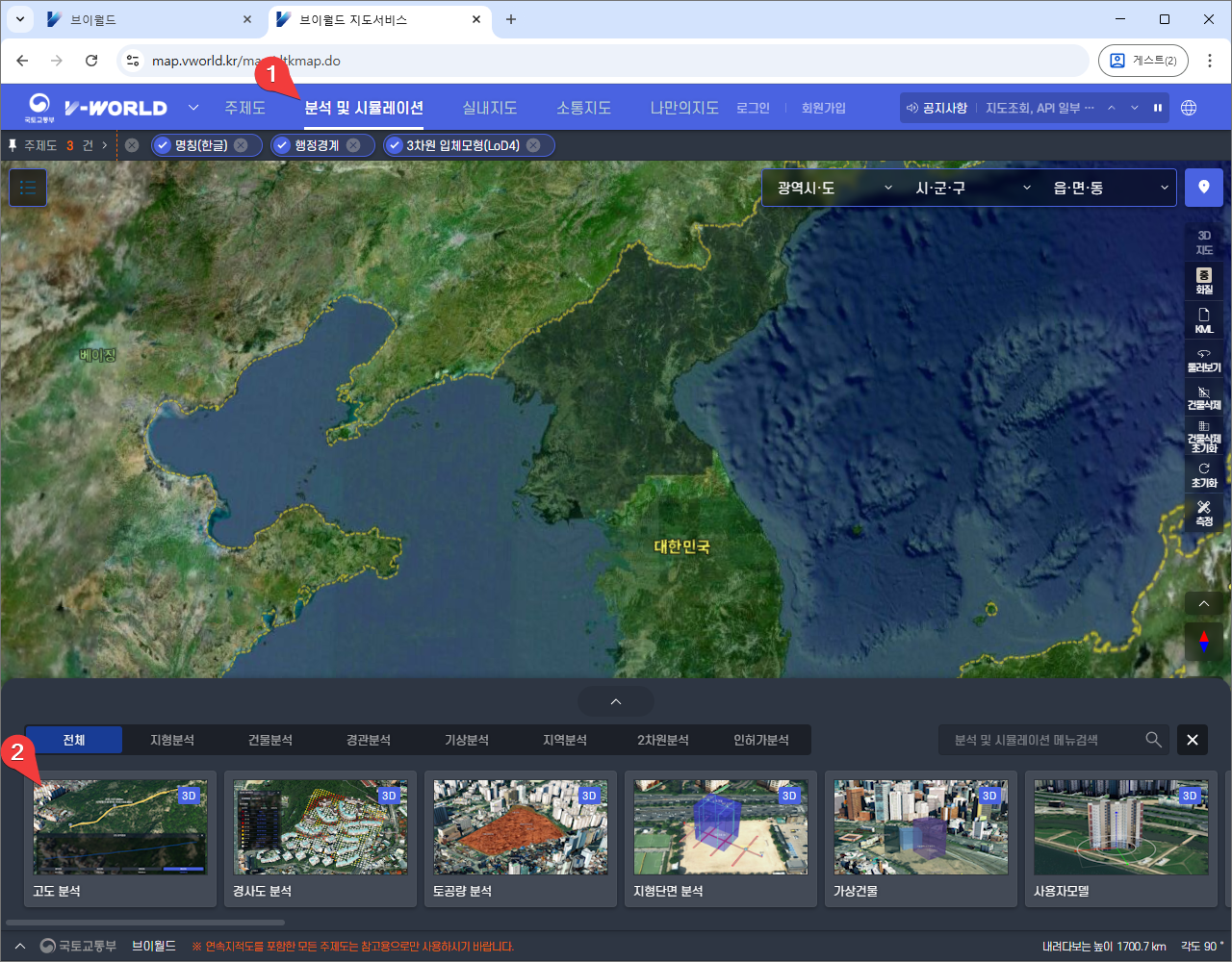

1. “분석 및 시뮬레이션“을 선택한다.

2. “고도분석“을 선택한다.

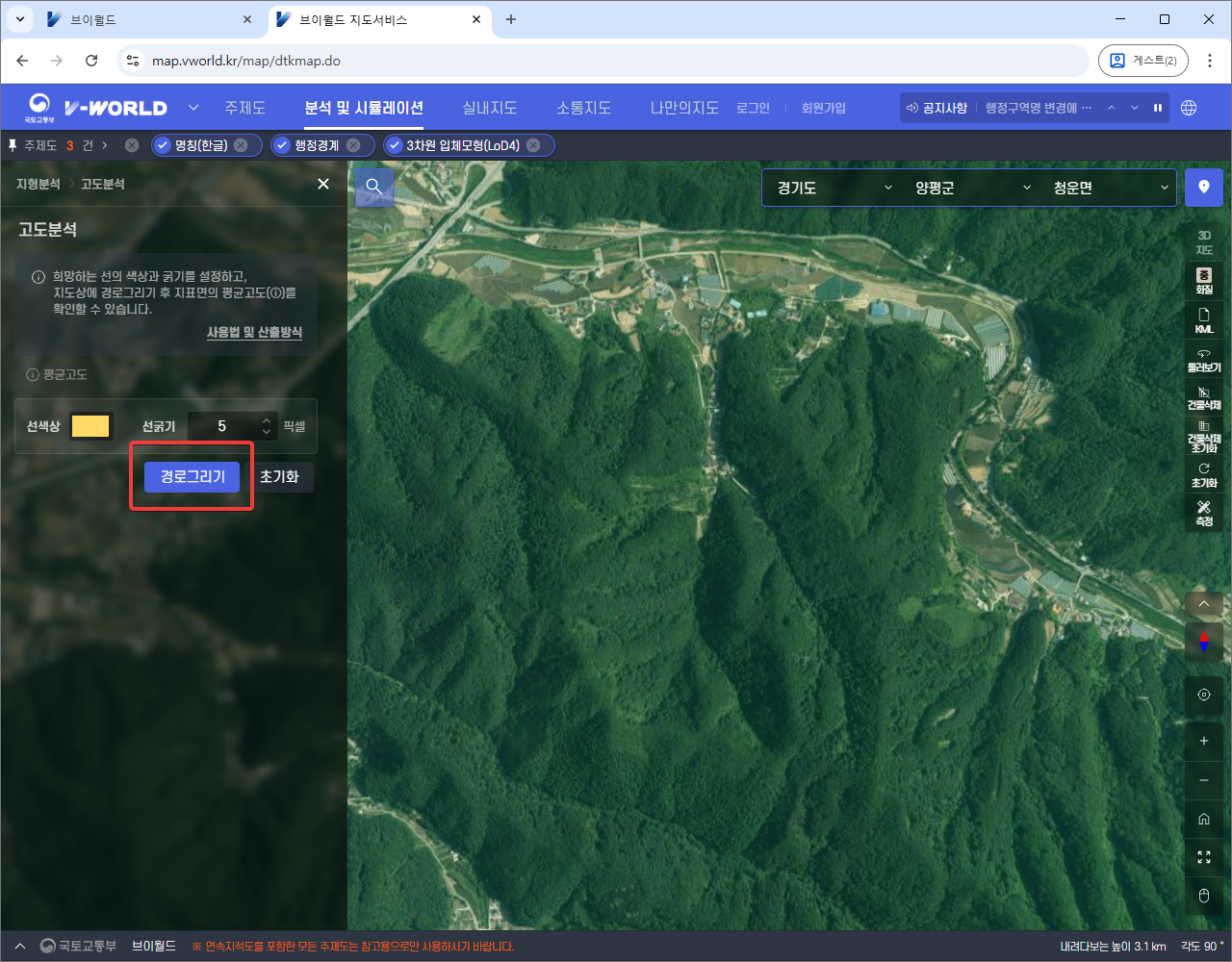

1. “경로그리기” 버튼을 클릭한다.

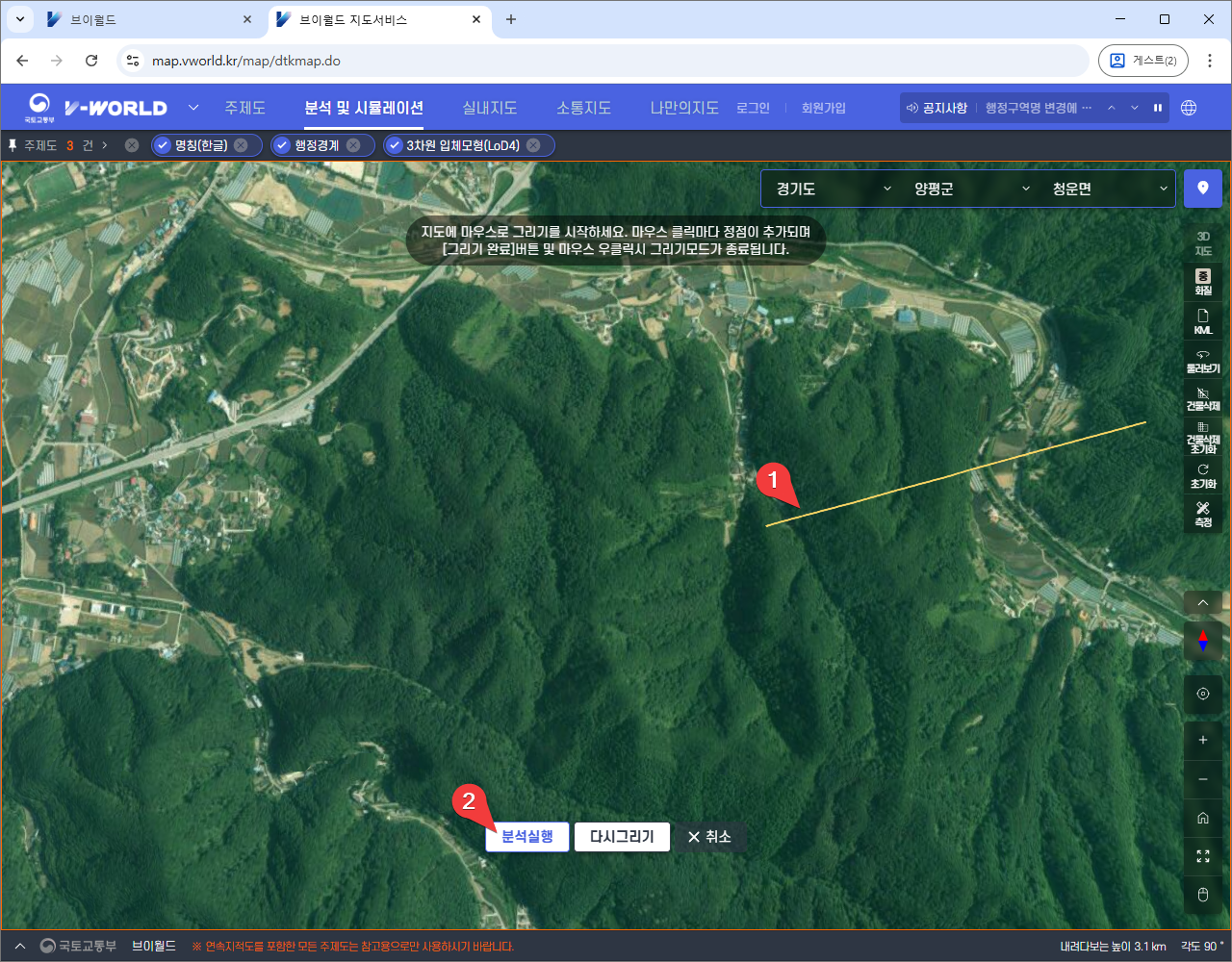

1. 고도를 알고싶은 지역에 선을 그리고

2. “분석 실행” 버튼을 누른다.

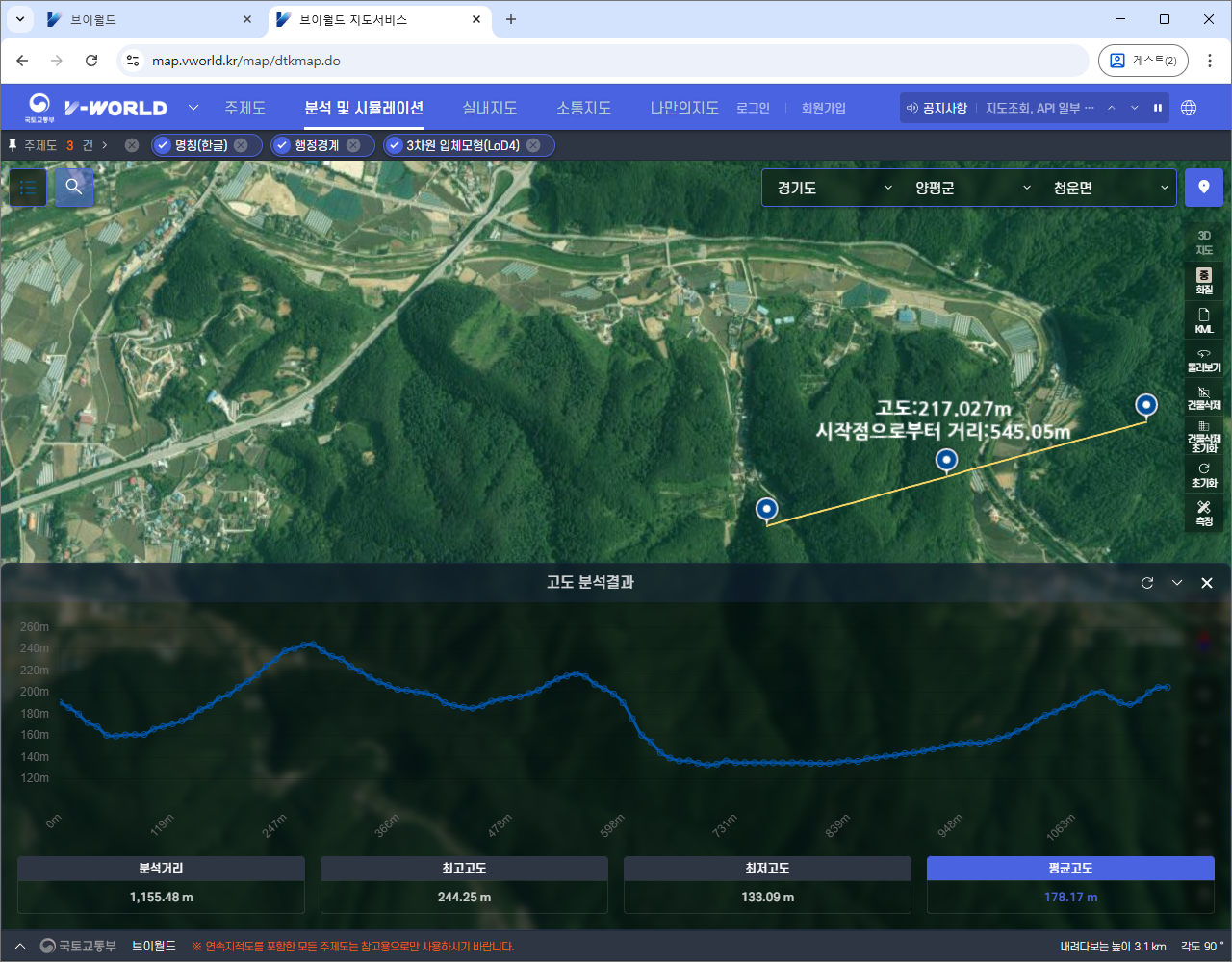

그린 선을 단면으로 하는 고도 분석결과가 표시된다.

경사도 분석

“경사도 분석“을 선택한다.

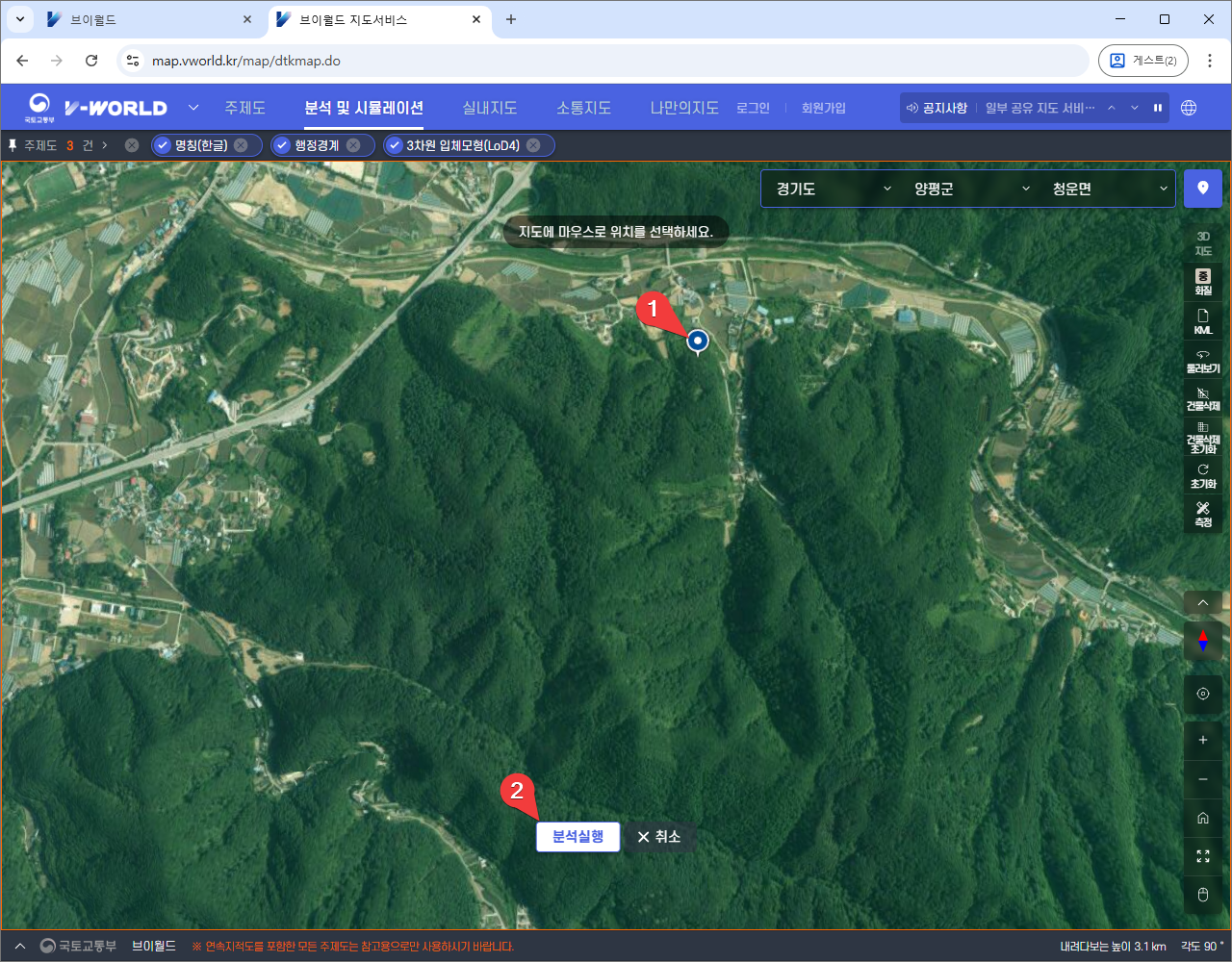

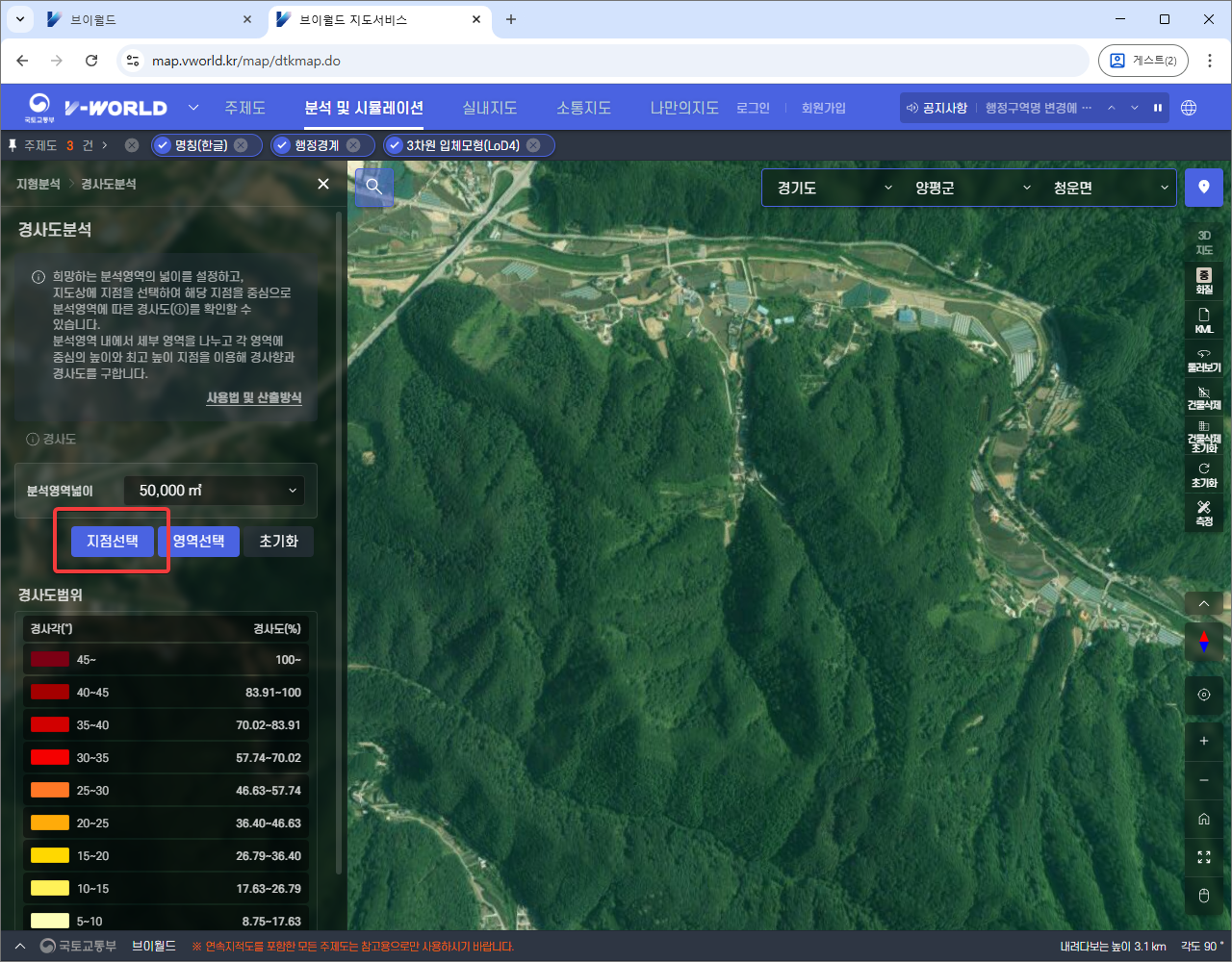

“지점선택” 버튼을 누른다.

1. 지점을 선택한다.

2. “분석” 버튼을 누른다.

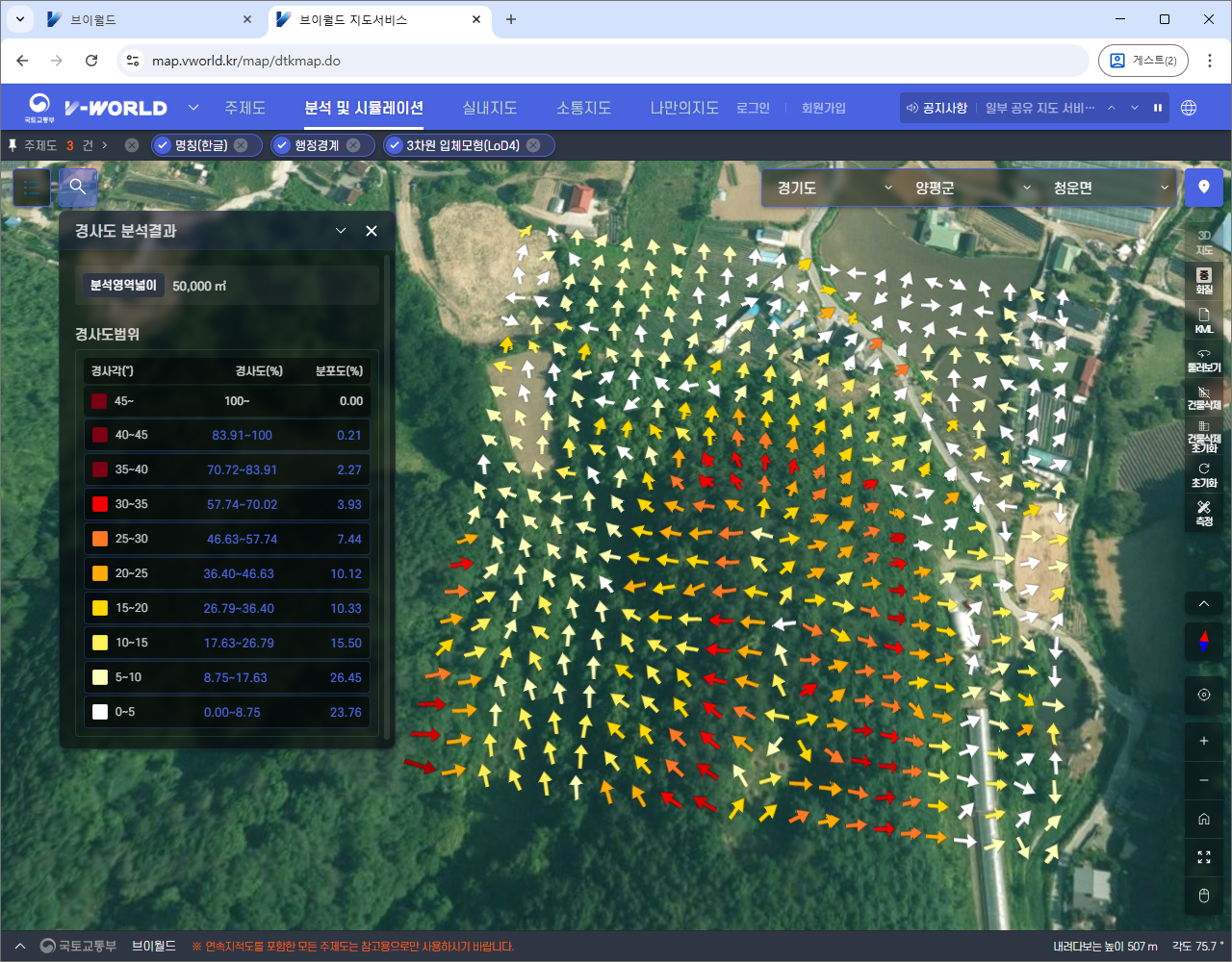

결과

화살표는 경사의 방향을 뜻하고, 빨간색은 경사가 급한 곳, 하얀색은 경사가 완만한 곳을 뜻한다.

토공량 분석

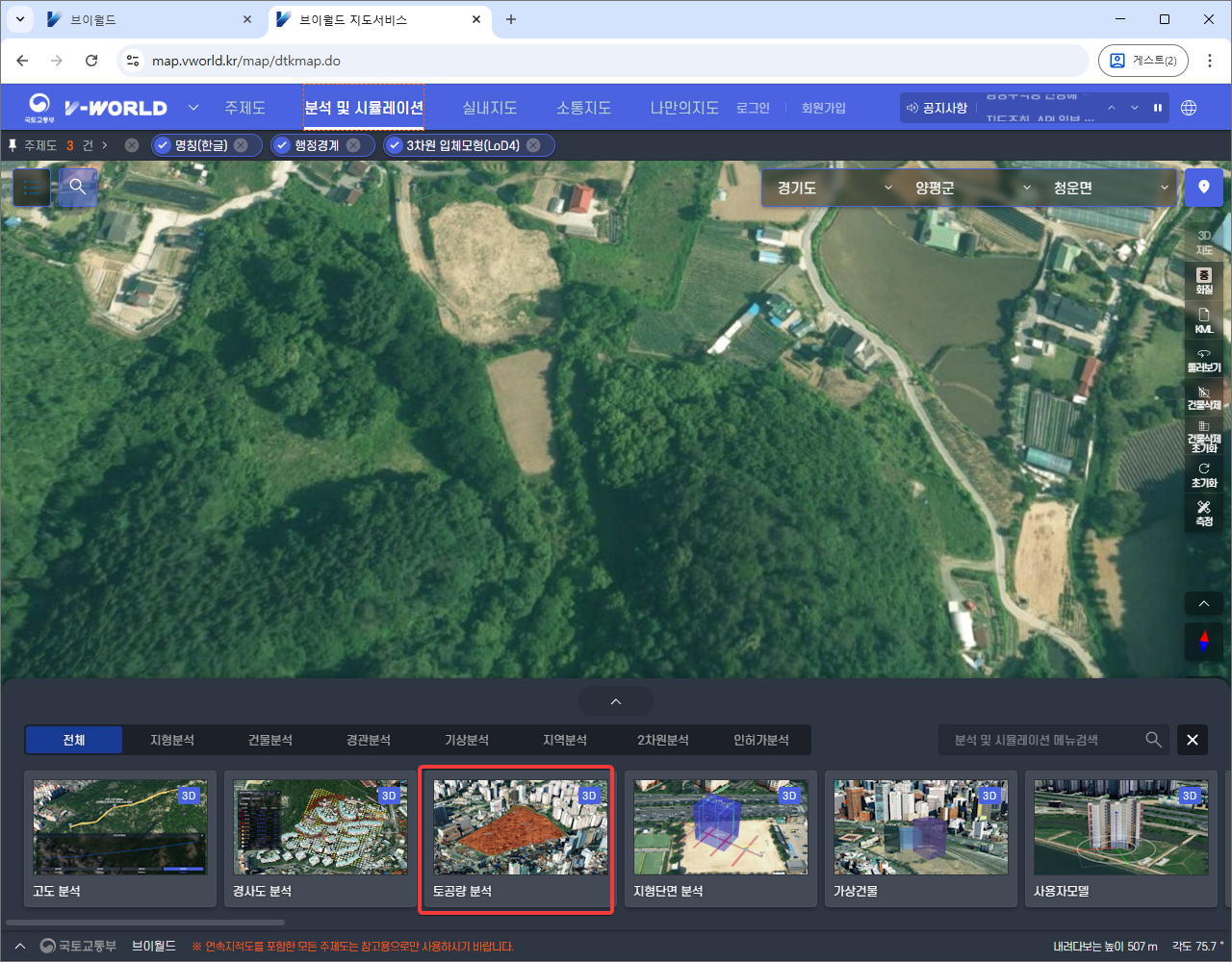

“토공량 분석“을 선택한다.

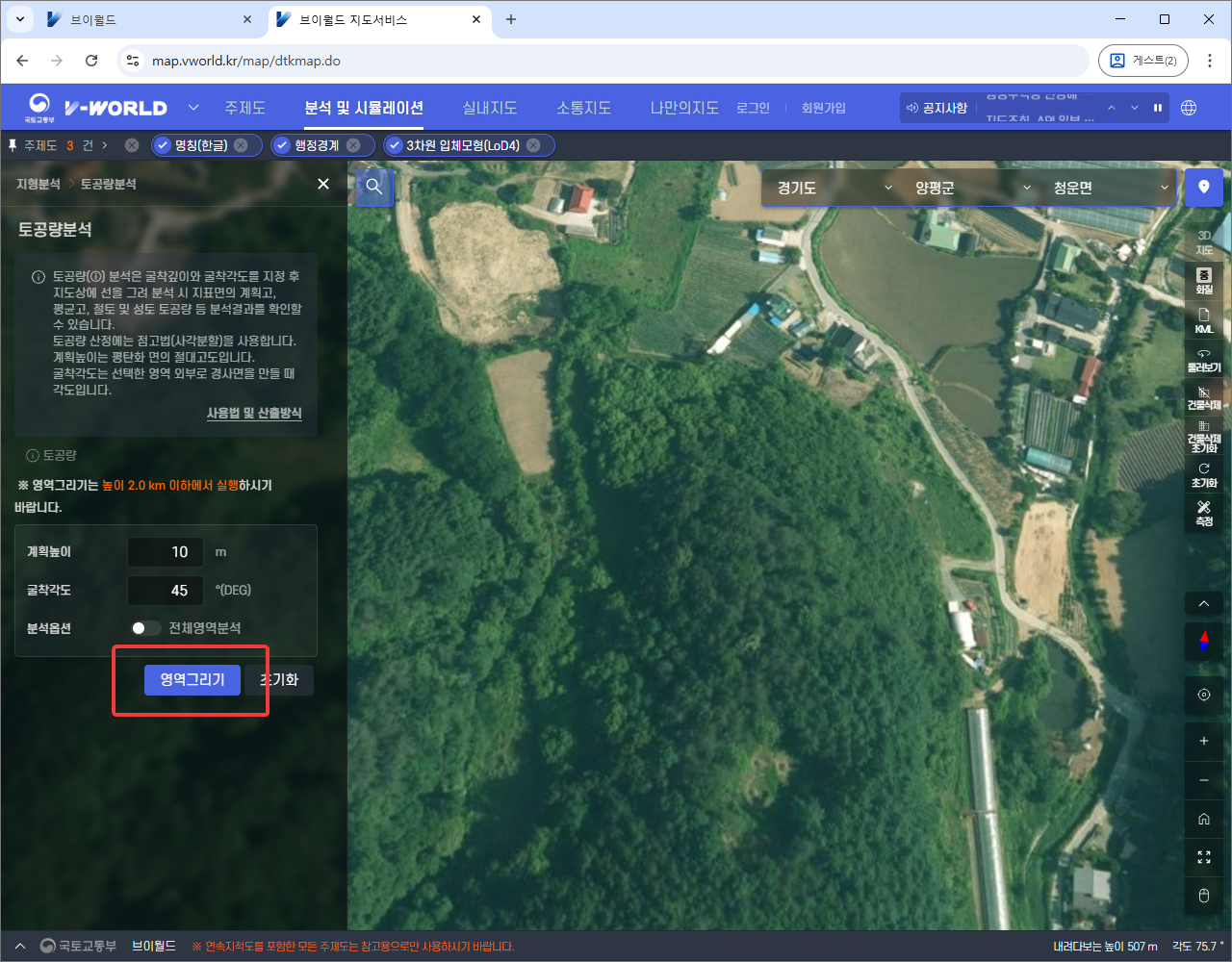

“영역그리기” 버튼을 누른다.

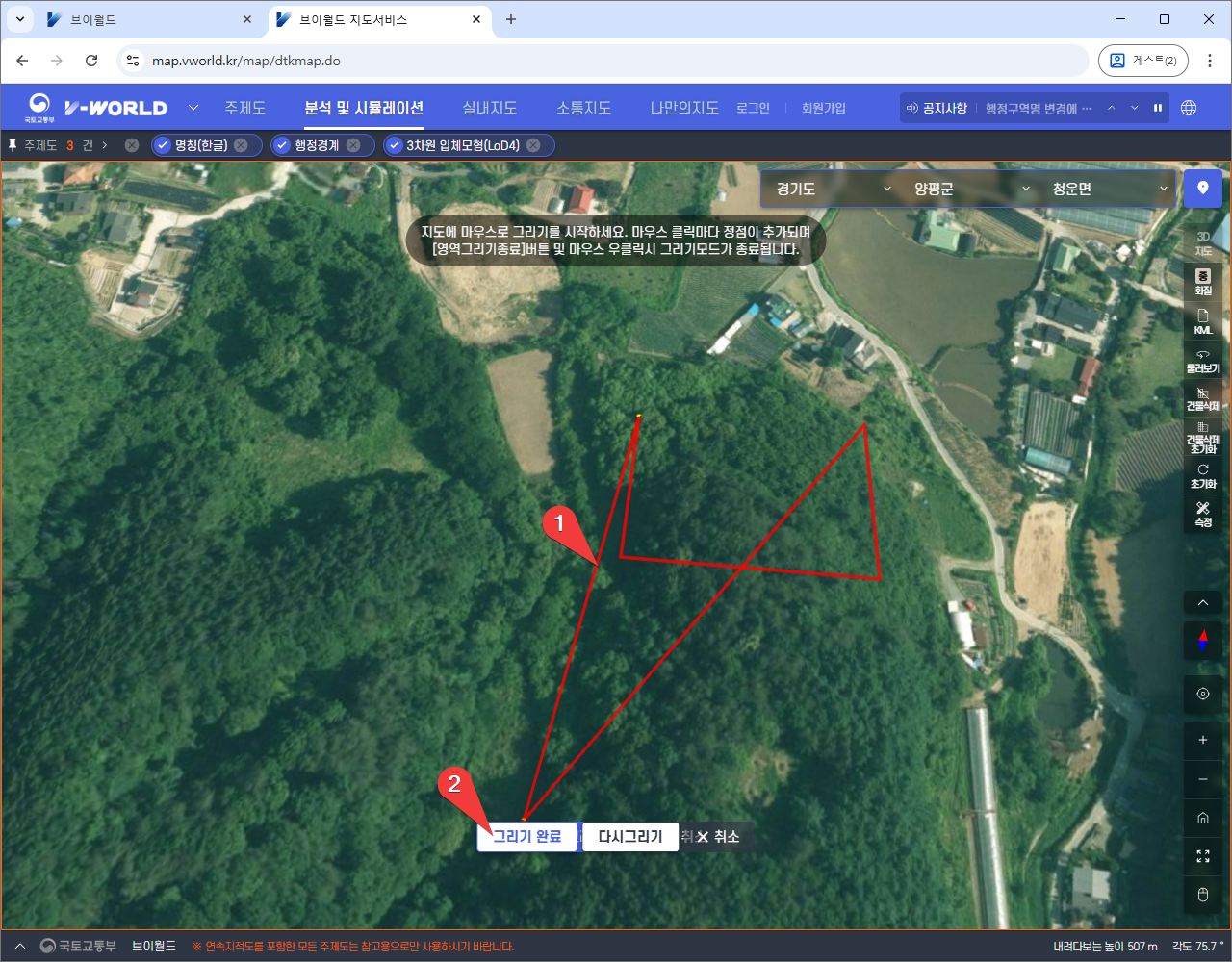

1. 토공을 원하는 영역을 점을 찍어 그린다.

2. “그리기 완료” 버튼을 누른다.

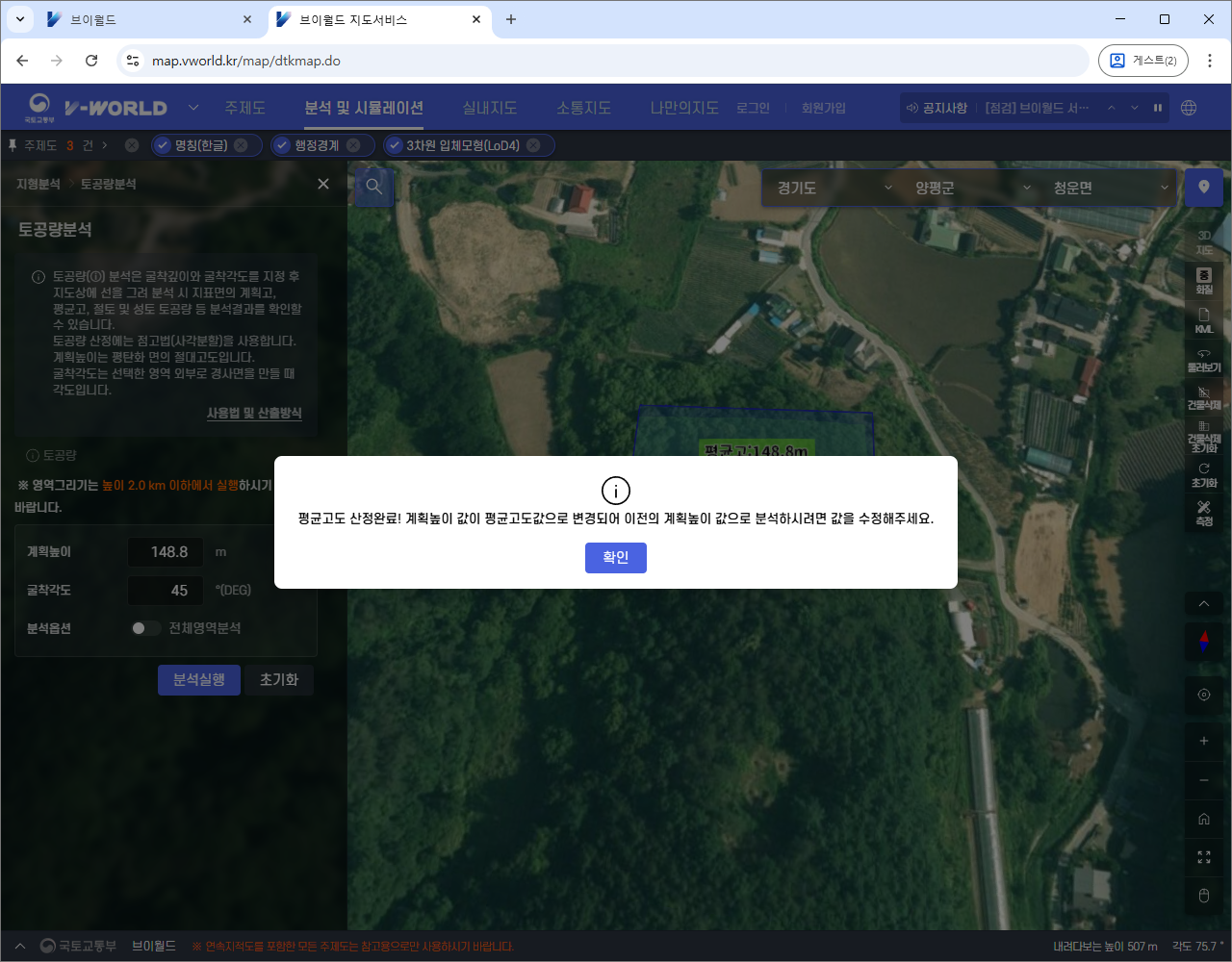

계획 높이의 값이 영역을 잡은 부분의 평균고도의 값으로 바뀌었다는 메시지. 확인 버튼을 누른다.

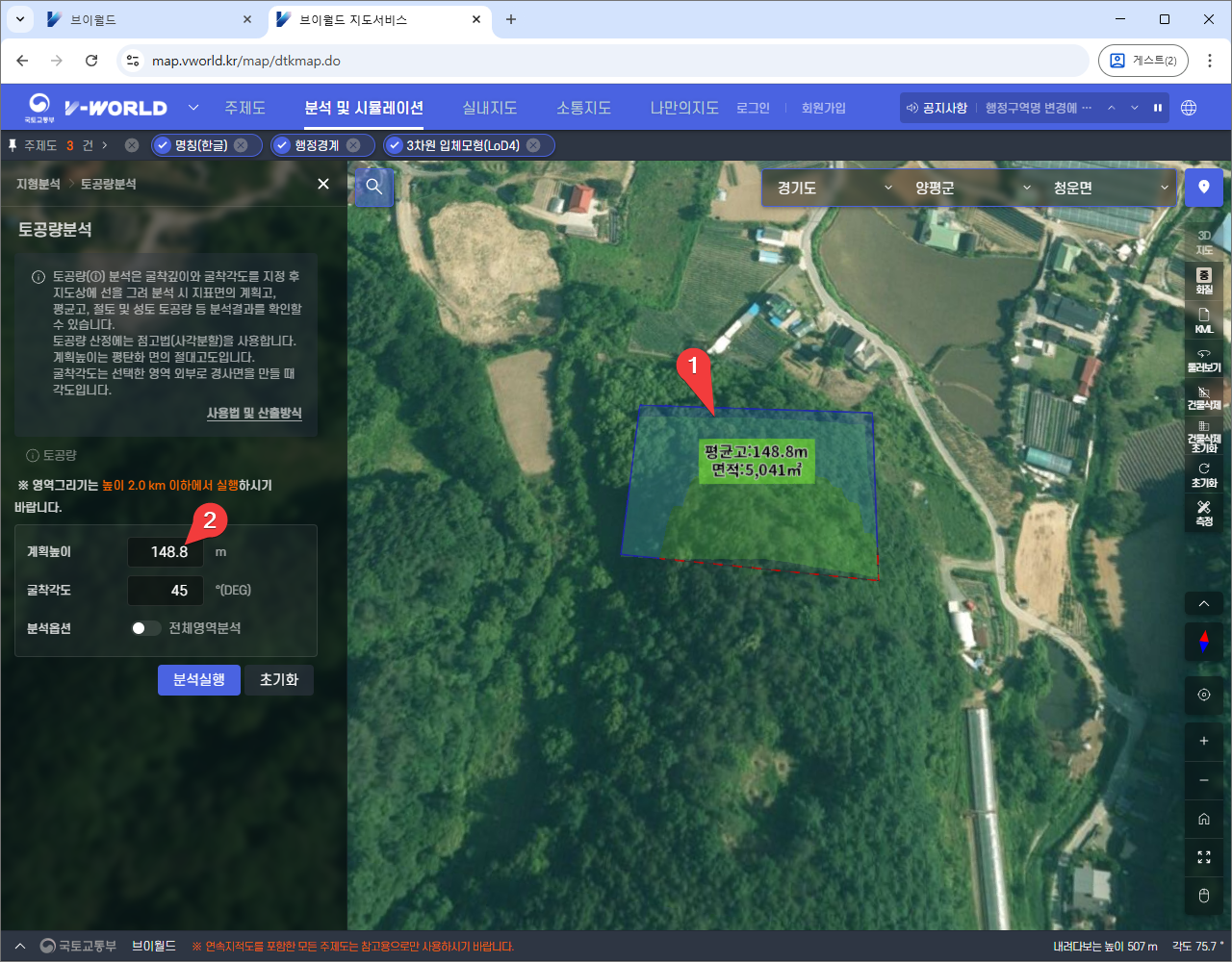

1. 평균높이를 확인한다.

2. 계획높이가 위 메시지처럼 평균높이로 바뀐 것을 확인한다.

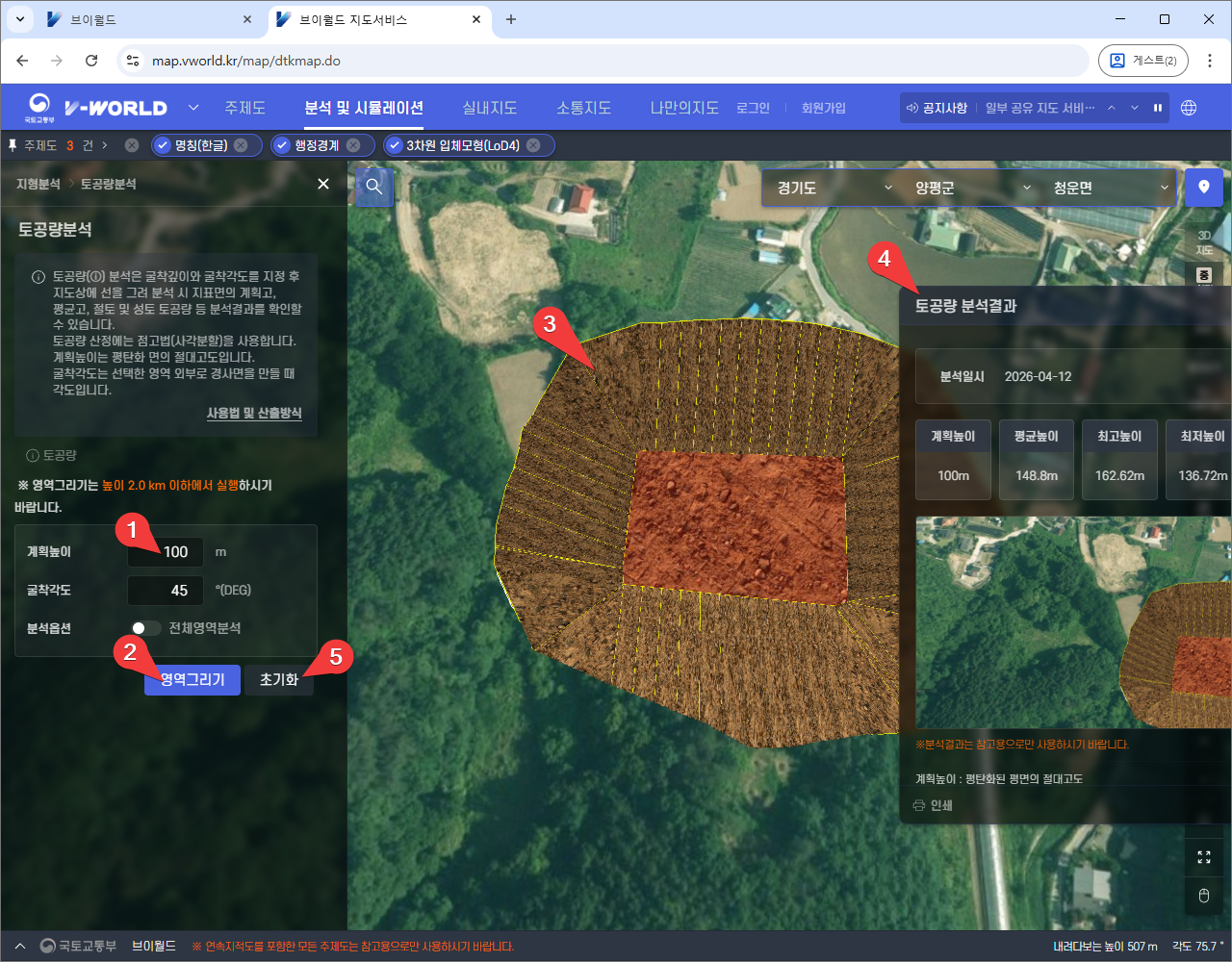

1. 계획높이를 평균높이보다는 낮은 높이로 바꾼다.(절토)

2. “영역그리기” 버튼을 누른다.

3. 토공 시뮬레이션 결과를 확인한다.

4. 토공량 분석 결과를 확인한다.

5. 확인이 끝나면 “초기화” 버튼을 클릭해 시뮬레이션을 종료한다.

사용자 모델

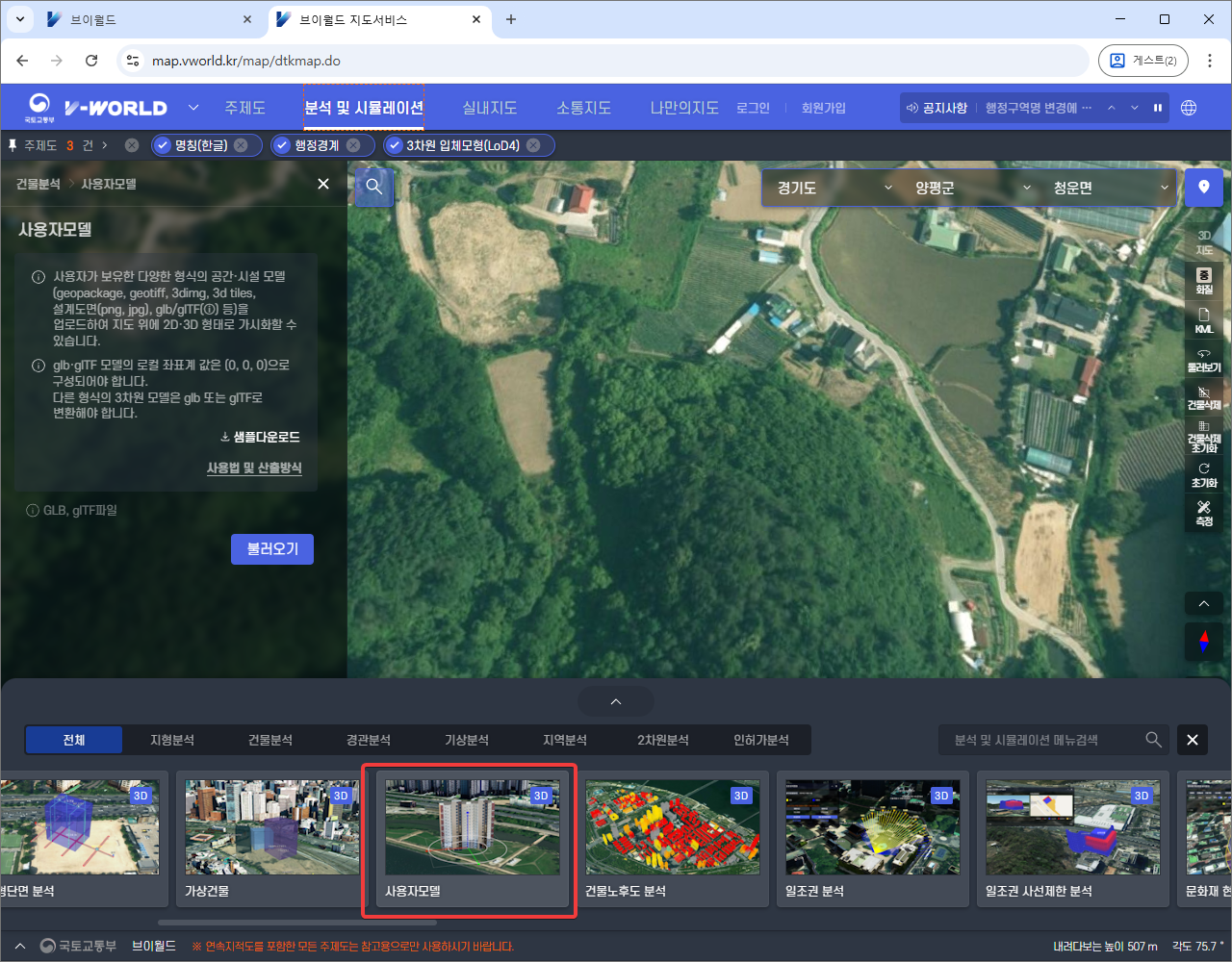

“사용자모델“을 클릭한다.

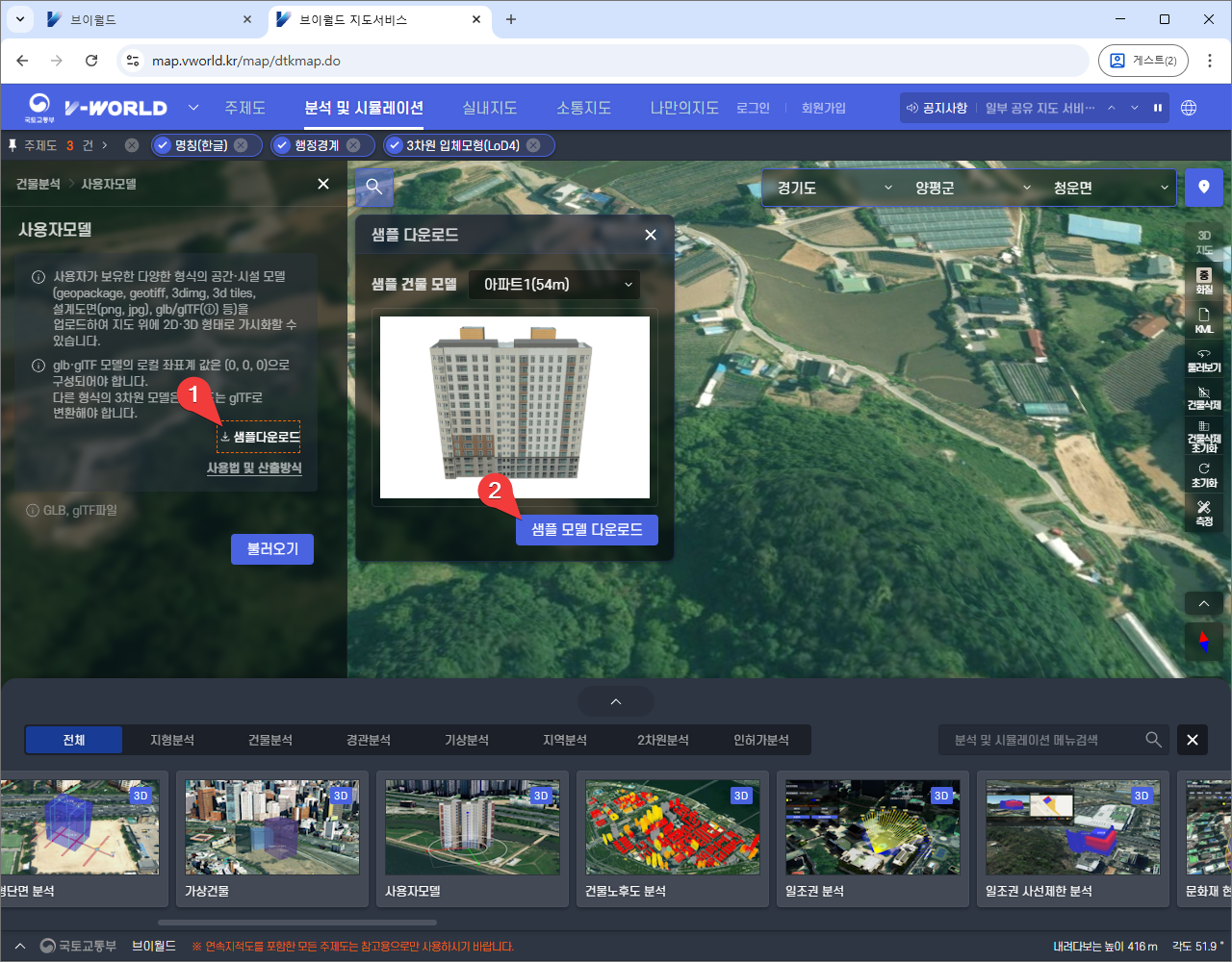

1. “샘플다운로드” 를 누른다.

2. “아파트 샘플을 다운로드 받는다.

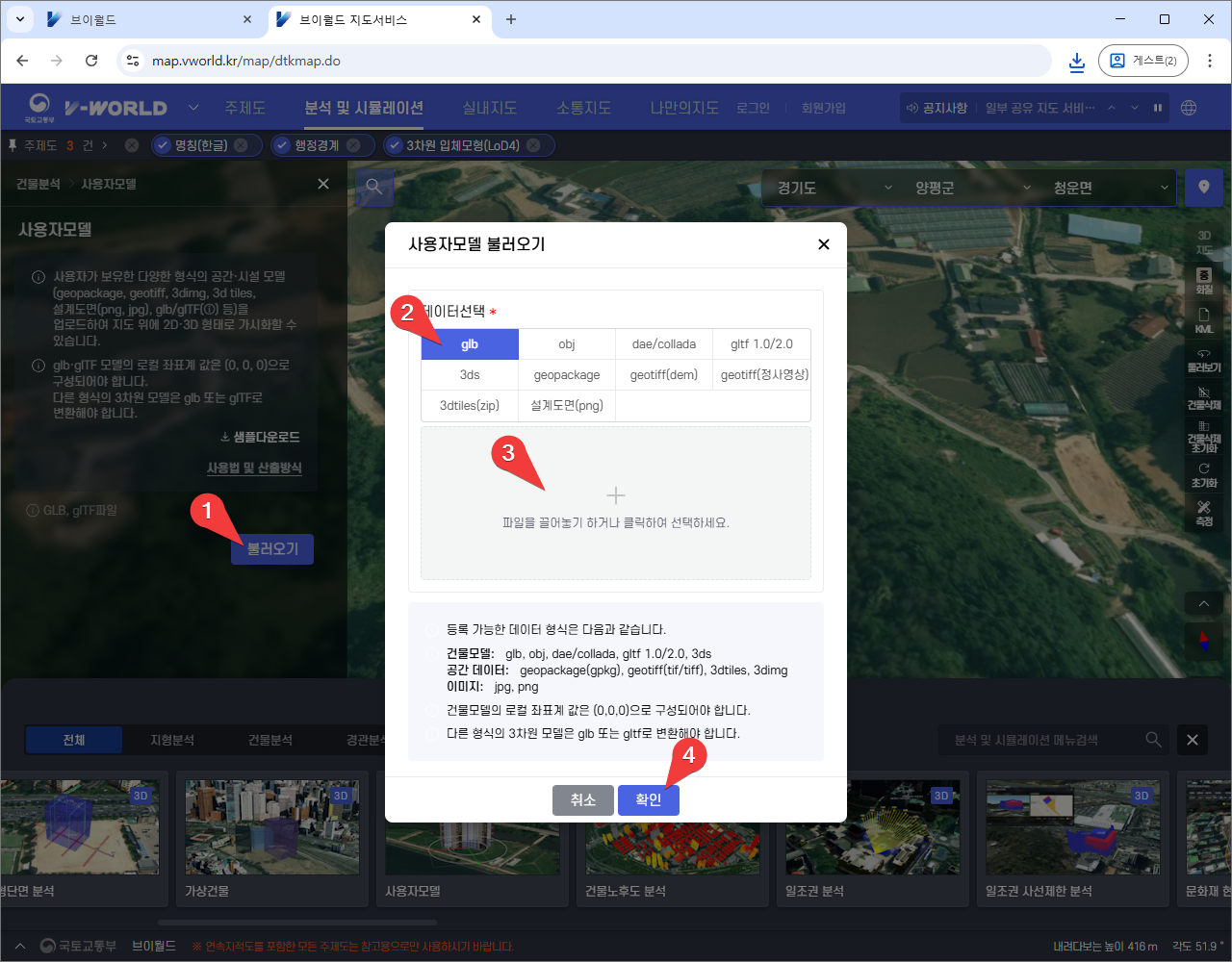

1. “불러오기” 버튼을 누른다.

2. “glb“를 누른다.

3. 다운로드받은 아파트 샘플 파일을 선택해 불러온다.

4. “확인” 버튼을 누른다.

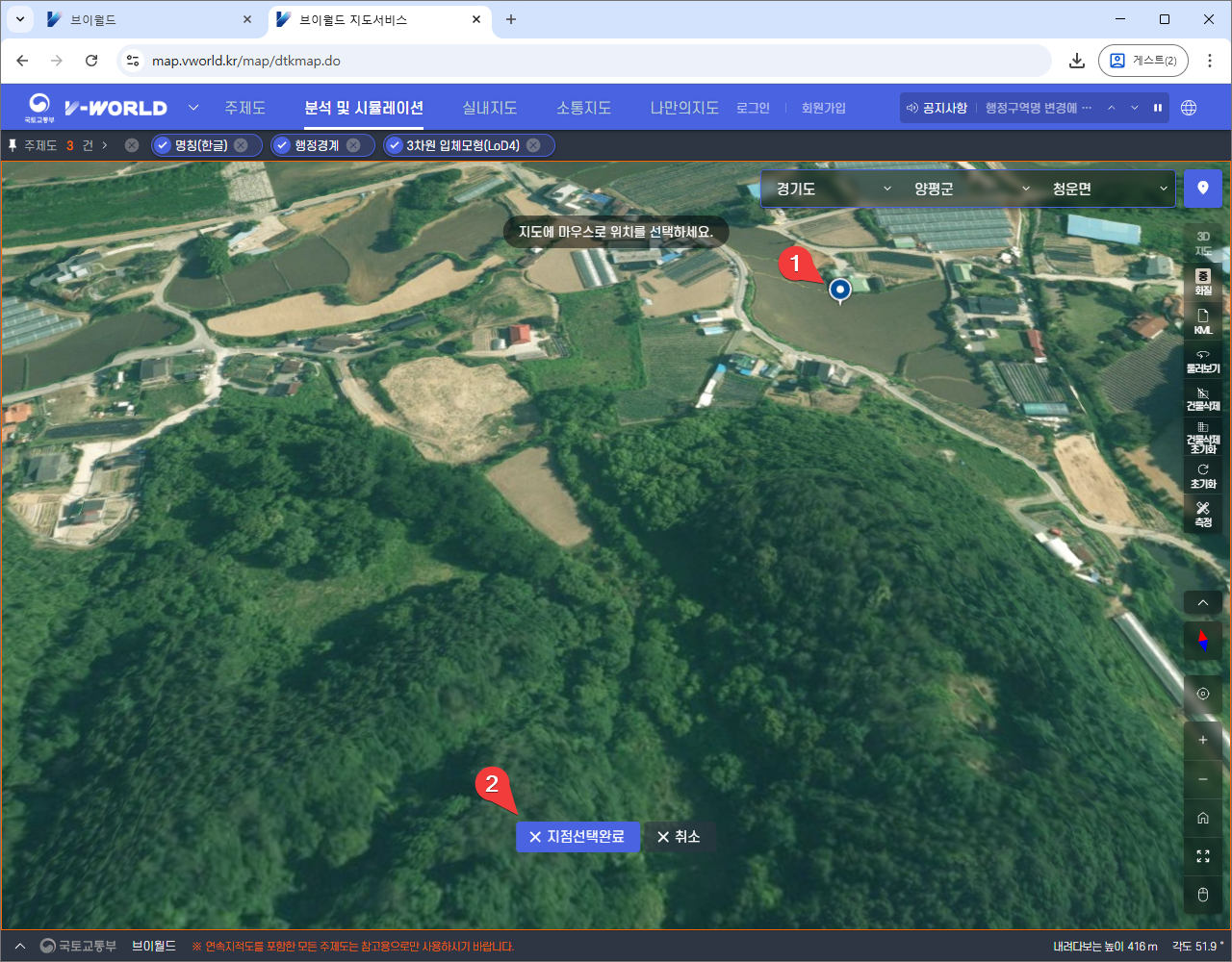

1. 아파트 모델을 위치할 지점을 클릭한다.

2. “지점선택완료” 버튼을 누른다.

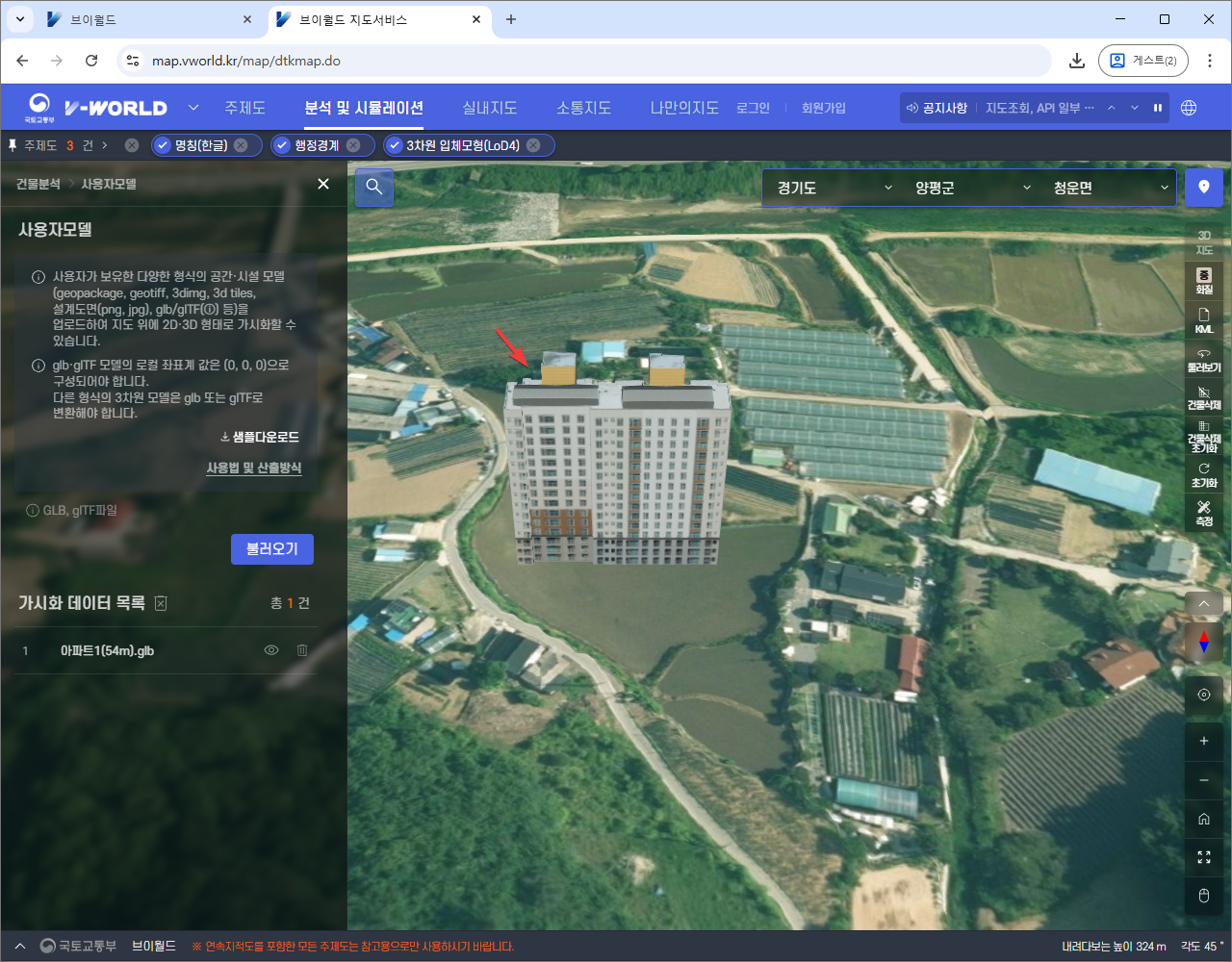

결과

아파트 모델이 위치한 걸 확인한다.

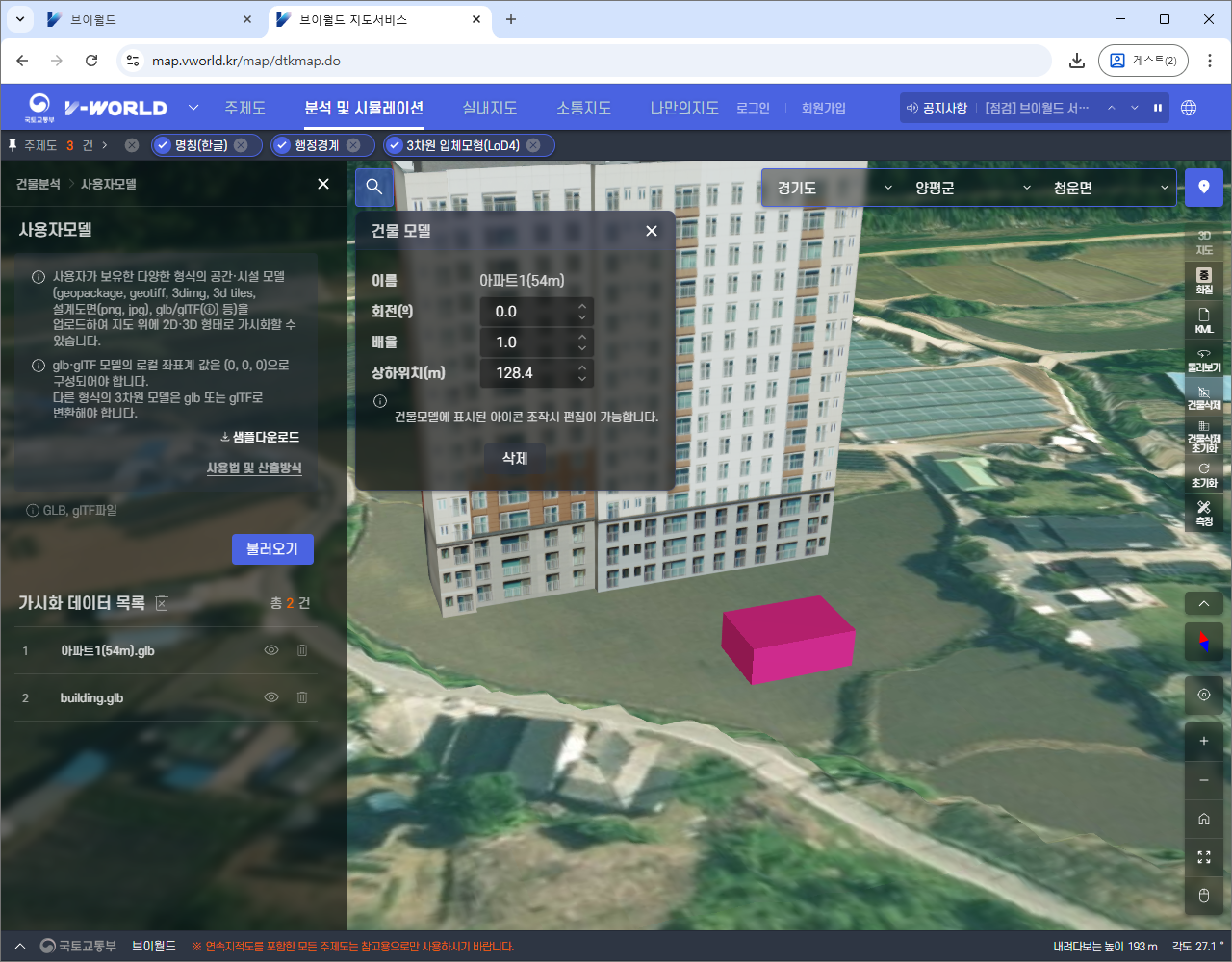

3D 그래픽을 이용해 만든 3D 건물 추가

건물노후도 분석

“건물노후도 분석“을 선택한다.

원하는 지역으로 이동한 후,

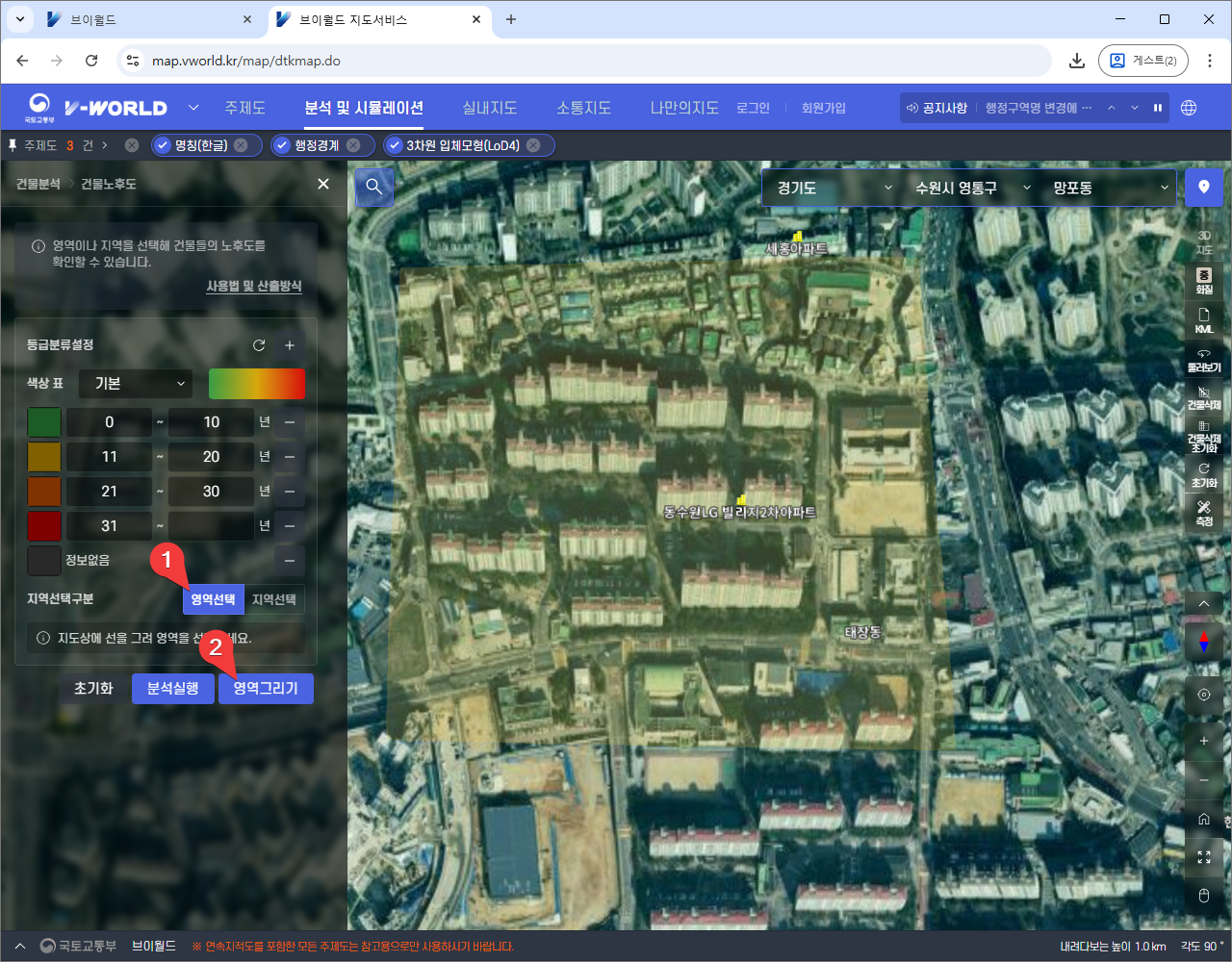

1. “영역선택” 버튼을 누른다.

2. “영역그리기” 버튼을 누른다.

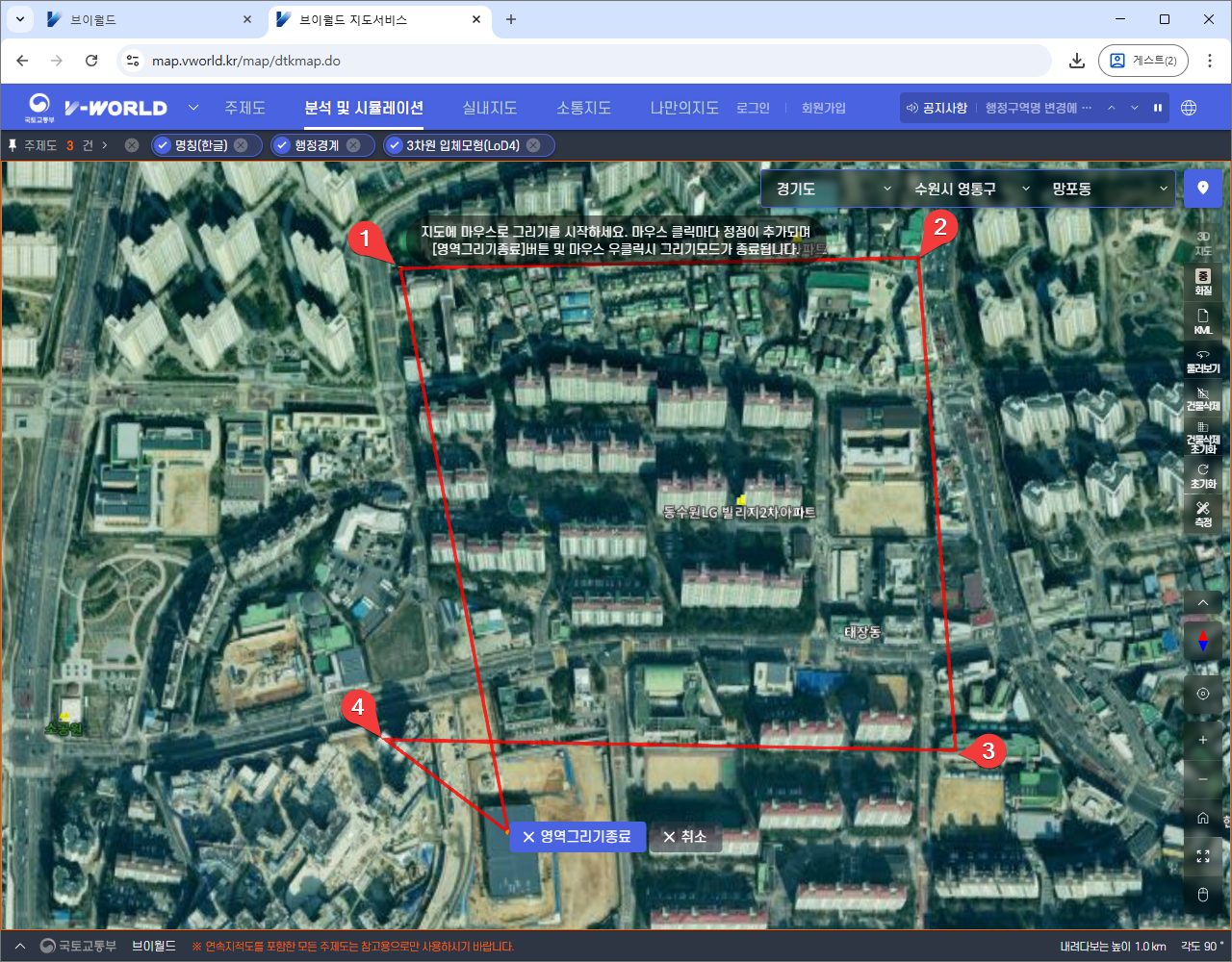

1. 점을 찍는다

2. 점을 찍는다

3. 점을 찍는다

4. 점을 찍는다

5. “영역그리기 종료” 버튼을 누른다.

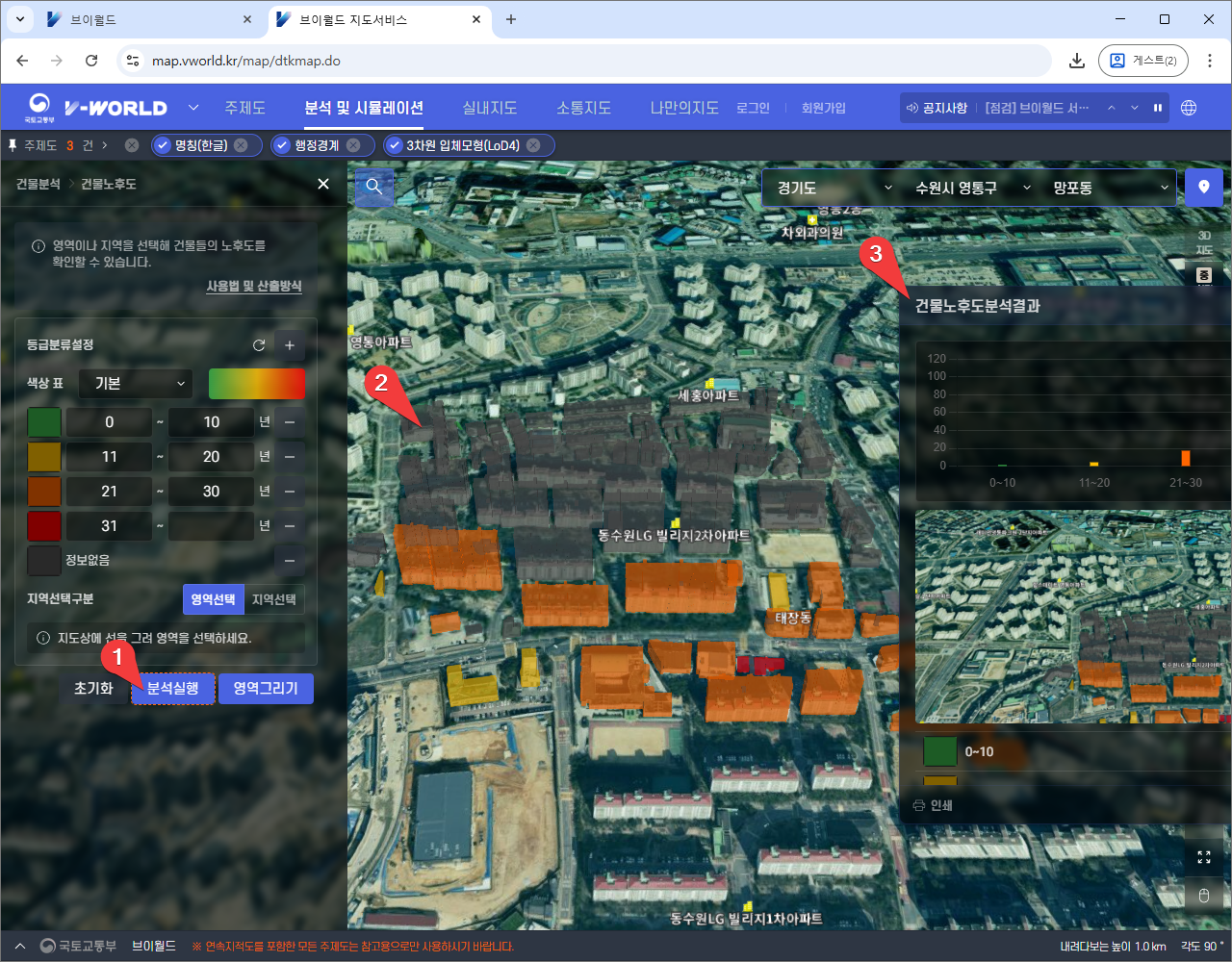

1. “분석실행” 버튼을 누른다.

2. 영역의 분석결과 확인

3. 건물노후분석결과 표 확인
